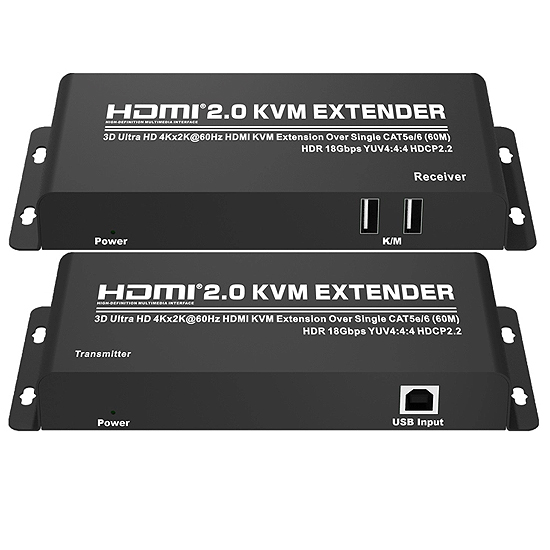

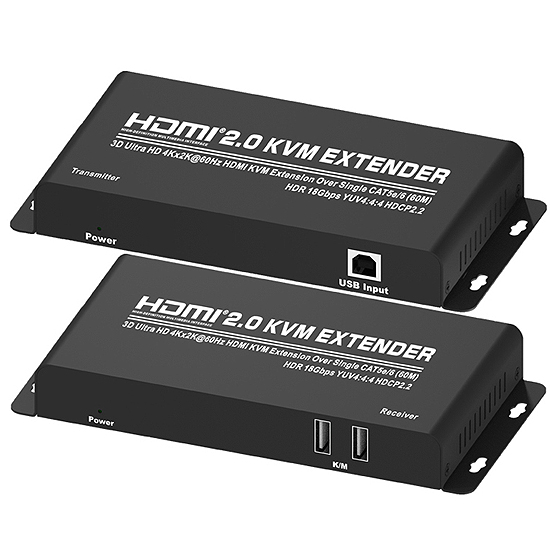

1.0 INTRODUCTION

Le prolongateur KVM HDMI utilise des câbles simples cat-5e ou cat-6 (recommandé) jusqu'à 60 mètres au lieu d'un câble HDMI pour transmettre un signal haute définition, pour réduire les coûts.

2.0 CARACTÉRISTIQUES

1. transmission du Signal: câbles CAT5e/6 (recommandé) jusqu'à 60 mètres au lieu de câbles HDMI sont connectés entre TX et RX Extender.

2.Support HDMI2.0,HDCP2.2,HDR,18Gbps.

3. Supporter la résolution d'entrée/sortie: 480i/p,576i/p,720p,1080i/p,4K x 2K @ 60Hz.

4. Supporter TX de l'extenseur avec boucle HDMI.

5. Supporte le format vidéo jusqu'à 4K x 2K @ 60Hz avec 24bit RGB/YcbCR

4:4:4/YCBCR4:4:4, et jusqu'à 4K x 2K @ 60Hz avec 12bit YCBCR 4:4:4.

6. Prise en charge du format Audio: DTS-HD/dolby-truehd/LPCM7.1/DTS/Dolby-AC3/DSD.

7. Supporter une longue distance contrôlée par le clavier et la souris.

8. Supporte la télécommande IR 20 ~ 60KHz,NEC.

9. Prise en charge de l'extrait Audio de l'émetteur et du récepteur.

10. Prolonger la distance de transmission et améliorer le signal de transmission.

3.0 ACCESSOIRES d'emballage:

Lors du premier déballage de votre prolongateur, veuillez vérifier si les articles suivants

Sont inclus:

Transmetteur d'extension HDMI 1 pièce

Récepteur d'extension HDMI 1 pièce

Émetteur IR 1 pièce

Récepteur IR 1 pièce

Adaptateur d'alimentation 5V cc 2 pièces

Câble de données USB 1 pièce

Manuel d'utilisation 1 pièce

4.0 SPÉCIFICATION

Version HDMI ---------------------------------------------------------------------- HDMI2.0

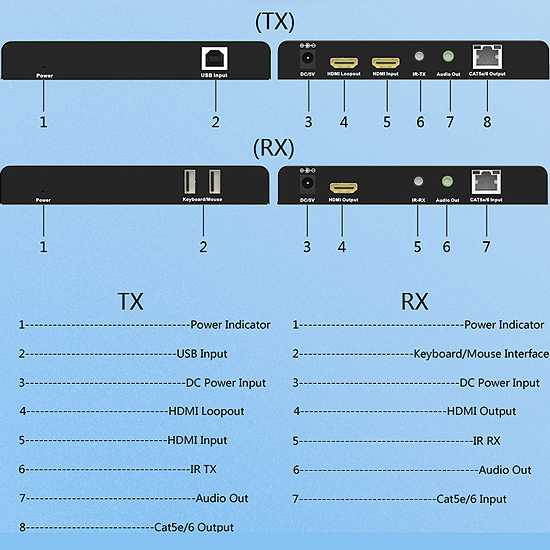

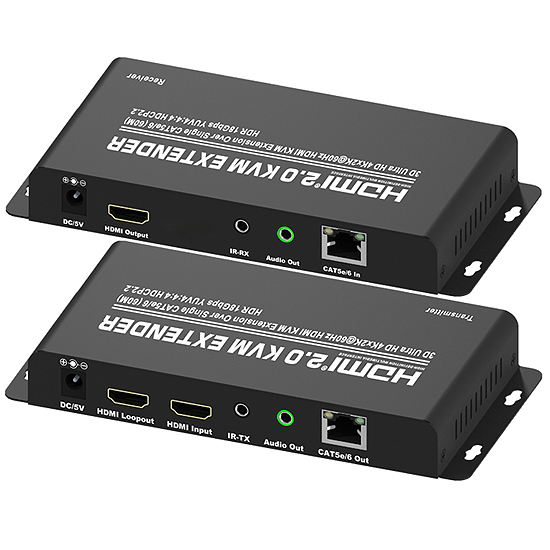

Ports d'entrée de l'émetteur, HDMIx1(AF),USB(BF)x1

Ports de sortie de l'émetteur, HDMIx1(AF),CAT5e/6x1,IR TXx1, stéréoox1

Ports d'entrée du récepteur, CAT5e/6x1,IR RXx1

Ports de sortie du récepteur ---------------------------------------- HDMIx1(AF),USB(AF)x2

Bande passante de fréquence 18Gbps

Résolutions d'entrée/sortie 480i/p,576p,720p,1080i/p,4K x 2K @ 60Hz

Fréquence d'échantillonnage Audio: 32kHz,44.1kHz,48kHz,96KHz

Télécommande IR 20 ~ 60KHz;NEC

Protection ESD modèle de corps humain ± 8kV (décharge dans l'entrefer)

± 4kV (décharge par contact)

Température de fonctionnement: 0 ° c ~ 40 ° c/32 ° f ~ 104 ° f

Température de stockage 20 ° c ~ 60 ° c/ -4 ° f ~ 140 ° f

Humidité Relative 20 ~ 90% RH (sans condensation)

Dimensions (mm)

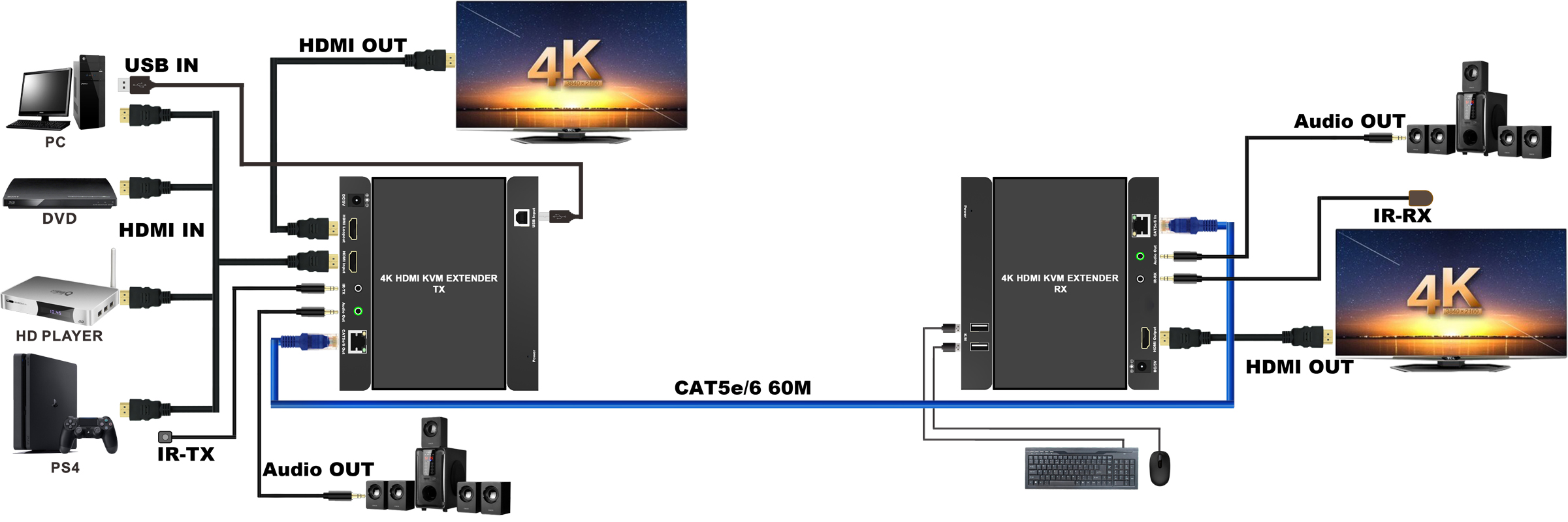

5. 0 connecter et utiliser

Avant l'installation, veuillez vous assurer que tous les appareils que vous souhaitez connecter ont

Été éteint.

1. Connectez la source de signal HDMI à l'émetteur du prolongateur KVM HDMI;

2. Connectez la source de signal USB à l'émetteur du prolongateur KVM HDMI;

3. Utilisez un câble LAN (recommandé: CAT5e/6) pour connecter l'émetteur et le récepteur

De HDMI KVM Extender;

4. Connectez l'équipement d'affichage avec un connecteur HDMI au récepteur de

KVM HDMI extender;

5. Connectez le clavier et la souris au récepteur de l'extension KVM HDMI;

6. Allumez tous les appareils et le produit commence à fonctionner.

6.0 L'INSTALLATION ET PRÉCAUTIONS

Pour éviter les chocs électriques, les dommages au produit et pour protéger votre sécurité, veuillez faire ce qui suit:

1. Veuillez brancher ou débrancher lentement les câbles de signal et ne les branchez pas, ne les débranchez pas ou ne les secouez pas souvent.

2. 2. L'équipement ne doit pas être placé sous le soleil, la pluie et un environnement humide ou non ventilé.

3. Les articles liquides ne doivent pas être placés sur l'équipement.

4. N'installez pas l'équipement près de sources de chaleur telles que le feu, la puissance ou d'autres amplificateurs qui produisent de la chaleur.

5. N'insérez pas le métal ou d'autres objets dans l'équipement en plus de connecter des câbles aux ports.

6. Ne démontez pas l'équipement par vous-même; Il doit être maintenu par un personnel de maintenance professionnel.
